Intercambiador de calor
Un intercambiador de calor es un
dispositivo utilizado para transferir energía térmica entre dos o más fluidos
que se encuentran a diferentes temperaturas, sin que estos se mezclen
básicamente. Este proceso es esencial en sistemas donde se requiere calentar o
enfriar fluidos de manera eficiente, como en aplicaciones industriales, domésticas
o energéticas. Los fluidos involucrados pueden ser líquidos o gases, y el
diseño del intercambiador permite optimizar la transferencia de calor mediante
mecanismos como conducción y convección.
La transferencia de calor en un
intercambiador ocurre a través de superficies metálicas o placas conductoras
que separan los fluidos y facilitan el intercambio térmico. Dependiendo de las
necesidades, los intercambiadores pueden ser diseñados para operar con flujo
paralelo, contracorriente o flujo cruzado, cada configuración con ventajas
específicas en términos de eficiencia térmica. Por ejemplo, los
intercambiadores de contracorriente suelen ser más eficientes, ya que maximizan
la diferencia de temperatura entre los fluidos a lo largo de todo el dispositivo.
Existen diversos tipos de intercambiadores
de calor, como los de carcasa y tubos, de placas, de tubos concéntricos y de
aire-aire. Cada tipo se selecciona en función de las condiciones operativas, el
tipo de fluido, la presión, la temperatura y el espacio disponible. Por
ejemplo, los intercambiadores de placas son compactos y eficaces en
aplicaciones de calefacción y refrigeración doméstica, mientras que los de
carcasa y tubos son comunes en procesos industriales debido a su durabilidad y
capacidad para manejar altas presiones y temperaturas.
Estos dispositivos son fundamentales en
numerosos sectores, como la generación de energía, la climatización, la
industria alimentaria, los procesos petroquímicos y los sistemas de transporte.
Además, su diseño eficiente no solo mejora el rendimiento energético de los
sistemas, sino que también contribuye a la sostenibilidad al reducir el consumo
de recursos y las emisiones de gases contaminantes.
Para que sirve un intercambiador de calor
Un intercambiador de calor sirve para
transferir energía térmica entre dos o más fluidos que se encuentran a
diferentes temperaturas, permitiendo calentar o enfriar uno de ellos sin que se
mezclen esencialmente. Este dispositivo es esencial en sistemas donde se
necesita aprovechar o disipar calor de manera eficiente, como en procesos
industriales, generación de energía, climatización, refrigeración y en diversas
aplicaciones domésticas. Al facilitar este intercambio térmico, los
intercambiadores optimizan el uso de energía y reducen el desperdicio térmico,
contribuyendo a la eficiencia de los sistemas en los que se integran.
Funcionamiento de un intercambiador de calor
Un intercambiador de calor funciona
transfiriendo energía térmica entre dos o más fluidos que están a diferentes
temperaturas, sin que estos se mezclen básicamente. La transferencia de calor
se realiza a través de una superficie conductora, como tubos, placas o paredes
metálicas, que separan los fluidos. Dependiendo del diseño del intercambiador,
los fluidos pueden fluir en la misma dirección (flujo paralelo), en direcciones
opuestas (flujo contracorriente) o en ángulos perpendiculares (flujo cruzado),
lo que afecta la eficiencia del intercambio térmico.
El mecanismo principal de transferencia de
calor puede involucrar conducción, convección o ambos. Por ejemplo, en un
intercambiador de carcasa y tubos, el calor se transfiere desde el fluido
caliente que fluye a través de los tubos hacia el fluido frío que circula
alrededor de ellos en la carcasa. En el caso de intercambiadores de placas, el
calor pasa a través de delgadas placas metálicas que separan los fluidos, lo
que maximiza la superficie de transferencia y mejora la eficiencia térmica. La
velocidad del flujo, las propiedades térmicas de los fluidos y la diferencia de
temperaturas entre ellos son factores que influyen en el rendimiento del
dispositivo.
El funcionamiento de un intercambiador
también depende de su aplicación específica. Por ejemplo, en sistemas de
refrigeración, se usa para enfriar el fluido caliente al disipar el calor hacia
otro medio, como el aire o el agua. En plantas industriales, se emplean para
recuperar el calor residual, reduciendo el consumo energético general. En
sistemas domésticos, como en calentadores de agua, permiten aprovechar
eficientemente la energía térmica. En todos los casos, el intercambiador de
calor opera como un medio para equilibrar temperaturas, optimizar recursos y
garantizar el desempeño eficiente del sistema.
Partes de un intercambiador de calor
Carcasa: La carcasa es el componente externo que contiene y protege el intercambiador de calor, especialmente en diseños de tipo "carcasa y tubos". Está diseñado para albergar uno de los fluidos que circulan alrededor de los tubos internos. La carcasa sirve como una barrera que evita fugas y garantiza que el fluido fluya en la dirección adecuada dentro del sistema. Su diseño debe soportar las presiones internas generadas por el flujo del fluido y resistir temperaturas extremas según la aplicación.
En términos funcionales, la carcasa también
facilita la transferencia de calor al dirigir el fluido de manera eficiente
alrededor de los tubos internos. Puede incluir bafles o deflectores para
optimizar el flujo y aumentar la eficiencia térmica al garantizar que el fluido
fluya en patrones específicos, maximizando el contacto con los tubos y mejorando
la transferencia de calor entre los fluidos.
Estos elementos son clave para garantizar
un intercambio térmico eficiente. Su diseño, como el número de tubos, el grosor
de las placas o el material utilizado, influye directamente en la capacidad del
intercambiador. Además, deben estar diseñados para resistir la corrosión,
presión y fatiga térmica, dependiendo de las características del fluido y las
condiciones operativas.
Bafles
o Deflectores: Los deflectores o deflectores son
componentes internos, principalmente presentes en intercambiadores de carcasa y
tubos. Su función principal es dirigir el flujo del fluido que circula en la
carcasa para que pase de manera uniforme a través de los tubos. Esto asegura un
mayor tiempo de contacto entre el fluido y los tubos, lo que mejora la
transferencia de calor y evita la formación de "zonas muertas" donde
el fluido no fluye adecuadamente.
Además de mejorar la eficiencia térmica,
los bafles también contribuyen a la estabilidad estructural del intercambiador.
Ayudan a minimizar la vibración de los tubos causada por el flujo del fluido y
reducen el riesgo de daños mecánicos a largo plazo. Su diseño puede variar,
desde simples placas rectas hasta configuraciones en espiral, dependiendo de
las necesidades específicas del sistema.
Entrada
y salida de los fluidos: Las entradas y salidas son
las conexiones que permiten que los fluidos entren y salgan del intercambiador
de calor. Estas boquillas están estratégicamente ubicadas para garantizar un
flujo adecuado y eficiente de los fluidos, evitando pérdidas de presión
innecesarias y asegurando que el diseño hidráulico sea óptimo.
Las conexiones están diseñadas para manejar
altas presiones y temperaturas según las especificaciones del sistema. Pueden incluir
válvulas o acoplamientos que faciliten la conexión con otros equipos. La
disposición de las entradas y salidas también influye en el tipo de flujo
(paralelo, contracorriente o cruzado) y, por tanto, en la eficiencia del
intercambio térmico.
Aletas o superficies extendidas: En algunos intercambiadores, especialmente los de aire-aire o
aire-líquido, se incluyen aletas o superficies extendidas para aumentar el área
de contacto entre el fluido y el material conductor. Estas superficies
maximizan la transferencia de calor, permitiendo un mejor intercambio incluso
cuando los fluidos tienen una conductividad térmica baja, como el aire.
Las aletas están diseñadas para minimizar
las pérdidas de energía y están hechas de materiales altamente conductores, como
aluminio o cobre. Su diseño puede variar en forma y tamaño, desde simples
aletas planas hasta configuraciones onduladas o con ranuras, optimizando el
rendimiento según las condiciones operativas.
Clasificación y tipos de intercambiadores de calor
Los intercambiadores de carcasa y tubos son ideales para procesos en los que se requiere un diseño robusto y duradero. Además, pueden ser personalizados con diferentes configuraciones, como el uso de múltiples pasos en los tubos o la adición de deflectores en la carcasa para mejorar la eficiencia térmica. Son comunes en industrias químicas, petroquímicas y de generación de energía.
Intercambiadores
de calor de placas: Los intercambiadores de placas
están formados por un conjunto de placas metálicas delgadas, colocadas en
paralelo y separadas entre sí, permitiendo que los fluidos circulen en canales
alternados. Estas placas están diseñadas con patrones en relieve que aumentan
el área de contacto y la turbulencia del flujo, mejorando significativamente la
eficiencia térmica.
Intercambiadores
de calor de tubos concéntricos: Este diseño
consiste en dos tubos de diferente diámetro colocados uno dentro del otro. Uno
de los fluidos circula por el tubo interno, mientras que el otro fluye a través
del espacio anular entre ambos tubos. El intercambio térmico se produce a
través de la pared del tubo interno, que separa los fluidos.
Intercambiadores
de calor de aire-aire o aire-líquido (de aletas): Este
tipo de intercambiador utiliza aletas metálicas para aumentar el área de
contacto entre el aire y las superficies conductoras. En estos sistemas, uno de
los fluidos es aire, mientras que el otro puede ser aire o un líquido. La
transferencia de calor ocurre mediante conducción en las paredes de las aletas
y convección en el aire que fluye a través de ellas.
Se utilizan comúnmente en sistemas de
ventilación, climatización y refrigeración, donde el enfriamiento o
calentamiento del aire es esencial. Este diseño es eficiente para manejar
grandes flujos de aire, aunque puede requerir ventiladores para mejorar la
circulación y optimizar la transferencia de calor.
Intercambiadores de calor regenerativos: En este diseño, el mismo material que actúa como superficie de transferencia de calor alterna entre estar en contacto con el fluido caliente y el fluido frío. Este material almacena calor temporalmente del fluido caliente y luego lo transfiere al fluido frío, lo que permite una transferencia térmica continua.
Los intercambiadores regenerativos son especialmente útiles en aplicaciones donde los fluidos no se mezclan y los flujos son cíclicos, como en sistemas de turbinas de gas o en hornos industriales. Este tipo de intercambiador es altamente eficiente, pero su mantenimiento puede ser complejo debido al desgaste del material que almacena el calor.
Aplicación de los intercambiadores de calor en la industria
Industria
energética: En la generación de energía, los
intercambiadores de calor son fundamentales para optimizar la conversión de
energía térmica en eléctrica. Por ejemplo, en las plantas termoeléctricas, los
intercambiadores de calor se utilizan en las calderas para transferir energía
térmica al agua, convirtiéndola en vapor a alta presión. Este vapor impulsa las
turbinas que generan electricidad. Asimismo, en los condensadores, otro tipo de
intercambiador enfría el vapor después de pasar por las turbinas,
convirtiéndolo nuevamente en agua para recircular en el sistema.
En las plantas nucleares, los intercambiadores de calor también juegan un papel crucial al transferir el calor generado en el reactor nuclear hacia los sistemas de generación de vapor. Esto asegura un proceso eficiente y seguro, evitando el contacto directo entre los fluidos del circuito primario y secundario, lo que protege al sistema de contaminación radiactiva. La confiabilidad y eficiencia de los intercambiadores son esenciales para mantener el rendimiento de estas instalaciones energéticas.
Industria
petroquímica y de refinación: En las refinerías y
plantas petroquímicas, los intercambiadores de calor son indispensables para
procesos como la destilación, el craqueo catalítico y la refinación de
petróleo. En estos sistemas, se emplean intercambiadores para precalentar,
enfriar o condensar fluidos a diferentes etapas del proceso. Por ejemplo, el petróleo
crudo pasa por intercambiadores para ser precalentado antes de ingresar a la
torre de destilación, optimizando el consumo energético.
También se utilizan para enfriar productos terminados como gasolinas, diésel o quesoseno antes de ser almacenados o transportados. En aplicaciones petroquímicas, donde se manejan fluidos altamente corrosivos y altas temperaturas, los intercambiadores deben ser diseñados con materiales resistentes, como aleaciones especiales, para garantizar durabilidad y eficiencia en condiciones extremas.
Industria
alimentaria: En la industria alimentaria, los
intercambiadores de calor se emplean en procesos como pasteurización,
esterilización y enfriamiento de productos alimenticios líquidos, como leche,
jugos y salsas. Por ejemplo, en la pasteurización, un intercambiador calienta
el producto a una temperatura específica para eliminar microorganismos dañinos,
y luego lo enfría rápidamente para preservar su calidad y prolongar su vida
útil.
Además, son utilizados en sistemas de refrigeración para mantener la cadena de frío en productos perecederos. Los intercambiadores de placas son populares especialmente en esta industria debido a su diseño compacto, facilidad de limpieza y eficiencia en la transferencia térmica, lo que asegura que los productos cumplan con los estrictos estándares de seguridad y calidad alimentaria.
Industria
automotriz: En la industria automotriz, los
intercambiadores de calor son esenciales para mantener el rendimiento y la

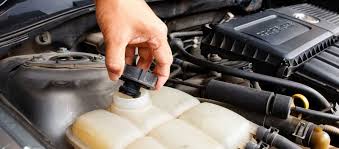

durabilidad de los vehículos. Un ejemplo de clave es el radiador, que funciona
como un intercambiador de calor aire-líquido, enfriando el líquido refrigerante
del motor para evitar el sobrecalentamiento. Este proceso asegura que el motor
funcione dentro de un rango óptimo de temperatura.
Otro uso importante es en los sistemas de
aire acondicionado de los vehículos, donde los intercambiadores enfrían el aire
interior al disipar el calor del refrigerante comprimido hacia el ambiente
exterior. Asimismo, en los vehículos eléctricos, se utilizan intercambiadores
para gestionar la temperatura de las baterías, asegurando su eficiencia y
prolongando su vida útil.
Bibliografía
ASME. (2018). Normas para el diseño de intercambiadores de calor . Asociación Americana de
Ingenieros Mecánicos.
Çengel, YA y Ghajar, AJ (2015). Transferencia de calor y masa: Un enfoque práctico (4ª ed.). México:
McGraw-Hill Educación.
Holman, JP (2010). Transferencia
de calor (10ª ed.). México: McGraw-Hill.
Incropera, FP y DeWitt, DP (2011). Fundamentos de transferencia de calor (6ª ed.). México: Pearson
Educación.
Kuppan, T. (2013). Manual
de diseño de intercambiadores de calor . Boca Ratón: CRC Press.
Pulido, RF (2014). Termodinámica
aplicada y transferencia de calor . Madrid: Paraninfo.
Sadik, K., & Bergman,
TL (2012). Introducción a la transferencia de calor (6ª ed.). México:
Wiley.
Pulido, RF (2014). Termodinámica
aplicada y transferencia de calor . Madrid: Paraninfo.
No hay comentarios.:
Publicar un comentario
